Автор Сообщение

ILYA_Zzz

Участник
Сообщения: 132

Приветствую уважаемые профи.
Подскажите по работе TNY268PN. Блок питания по обычной схеме с оптроном. Входной эл. конденсатор высох полностью, пробило диодный мост и мсх
Купил аналог TNY268P. На выходе 1 Вольт. На выходе вторички, подключаемой к bypass через диод D2, напряжение 5В вместо 12ти. Все элементы обвязки исправны, куда копать ума не приложу. Может не подходит микросхемка? Вход оптрона отключал, напряжение не изменилось. Сам оптрон исправен.
Отличие от приведённой схемы - отсутствие резисторов "подтяжки" R2, R3.
Добавлено 28.08.2015 15:28
Прошу модераторов не ругать/удалять, а перенести в соответствующий раздел. Заранее спасибо.

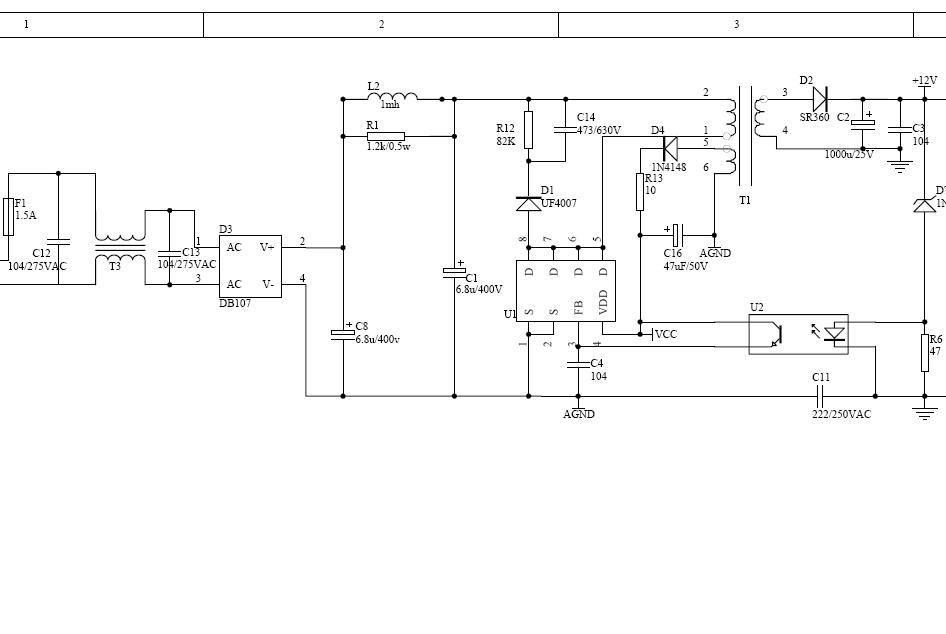

  2015-08-27_143730.png  52,08 КБ  Скачано: 1723 раз(а)

ILYA_Zzz

Участник
Сообщения: 132

Мне так и не удалось найти даташитов показывающих отличие микросхем TNY268P от TNY268PN, и я решил добавить резистор подтяжки 2МОм на 4 вывод EN (обохначающийся на схемах как "Optional UV Resistor") и БП запустился.
Это нормально?
Добавлено 28.08.2015 20:16
Проблема не решена, под нагрузкой 0,6А работает 5-10 сек и далее напряжение падает до 5 вольт и "дрожит".

ILYA_Zzz

Участник
Сообщения: 132

Ради эксперимента, попробовал закоротить светодиод оптрона резистором 470 Ом наблюдая за напряжением на выходе, и трах-бабах, крышка микросхемы улетела... Ожидал поднятие вольтажа раза в 1,5 - вышло иначе улыбка

Nobody

Nobody cares
Сообщения: 2899

ILYA_Zzz писал: Мне так и не удалось найти даташитов показывающих отличие микросхем TNY268P от TNY268PN...
Ну я прям не знаю... гы-гы


rammer

monitor.net.ru
monitor.net.ru
Сообщения: 6898 ILYA_Zzz писал: решил добавить резистор подтяжки 2МОм на 4 вывод EN (обохначающийся на схемах как "Optional UV Resistor") и БП запустился.
Это нормально? вполне ...


ILYA_Zzz

Участник
Сообщения: 132

VVF, Детали нормальные, той же фирмы (то же лого на корпусе что и у сгоревшей). В нашем радиомагазине с буквой "N" нету.
aspats, Спасибо за хороший даташит, такой мне не попадался улыбка
Nobody, Спасибо за скриншот.
Я так полагаю отсутствие плюмбума - единственное отличие? Тогда тот факт, что БП запускался без резисторов с напругой на выходе = 1В говорит о том, что не работает что-то ещё. Впервый раз подумал что микруха - брак. Купил ещё одну, та же шляпа. Поэтому и рискнул с оптроном, зашунтировал светодиод и оно бахнуло. Может фототранзистор потерял линейность но не умер после первого взрыва микросхемы... попробую заменить его. Я взял на себя смелость предположить что он исправен, измерив его двумя мультиметрами, подав одним напругу на диод, другим измерив сопротивление p-n перехода на выходе. Завтра попробую купить оптопару, надеюсь повезёт.
rammer, В приведённой схеме ошибочка какая-то бросается в глаза. R4 бессмыслен, PC817 сгорит т.к. забыли нарисовать ещё один R в делителе улыбка
Добавлено 29.08.2015 05:18
PS: Спасибо доброму модератору, что перенёс тему куда нужно! улыбка

mr.vai

Предупреждений: 2
Предупреждений: 2 Предупреждений: 2
Сообщения: 3916 меняй д4 (спили мушку... гы-гы )

atmicandr

Гость 188.16..

ILYA_Zzz писал: R4 бессмыслен, PC817 сгорит т.к. забыли нарисовать ещё один R в делителе
всё нормально, ничего не сгорит Нет

ILYA_Zzz

Участник
Сообщения: 132

Может кто посоветует аналог оптрона DIP-6 Cosmo 2110 I09, приехал в город, таких нет, а магазин через час закрывается =\
Добавлено 29.08.2015 17:36
Вопрос снят. Взял 4N35 буду пробовать)

uam

Участник
Сообщения: 1629

ILYA_Zzz писал: Ради эксперимента, попробовал закоротить светодиод оптрона резистором 470 Ом наблюдая за напряжением на выходе, и трах-бабах, крышка микросхемы улетела... Ожидал поднятие вольтажа раза в 1,5 - вышло иначе
Естественно. Надо было менять стабилитрон.
ILYA_Zzz писал: Проблема не решена, под нагрузкой 0,6А работает 5-10 сек и далее напряжение падает до 5 вольт и "дрожит".
Трансформатор мог подгореть.

slowolitus

Участник
Сообщения: 557

ILYA_Zzz, Было точно такое месяц назад с той же микрой...и резистор подтяжки совал на 310в и оптрон закорачивал на стороне транзистора с тем же результатом - бабах и крышка отлетела. Оказалось то ли подделка то ли брак - заменил микросхему и все заработало.

ILYA_Zzz

Участник
Сообщения: 132

Трансформатор если бы подгорел, думаю не запускался бы вообще или всё время мешал бы работе. Но под нагрузкой 0,4А работает нормально (с резистором подтяжки...). А схема кушает 0.6 и оно не тянет... Естественно нагружал БП эквивалентом из резисторов, дабы исключить возможное влияние непредсказуемости нагрузки (антенный усилитель CXE-100)
slowolitus, микросхема уже вторая, правда купленная в том же месте. Случайно не помните, в Вашем случае была одна буква P или две PN?
Восстановил всё, заменив в этот раз диод in4148 и оптрон на 4N35, вернулся к самому началу. Запускается, на выходе 1 Вольт. Прошу помощи (резистор подтяжки пока не ставил)
Добавлено 30.08.2015 15:39
uam, у меня выходное напряжение идёт на последовательную цепочку из 2 стабилитронов 4V7 и 6V2 с резистором 150 Ом к которому подключен оптрон через резистор 39 Ом.
Проверяю...
Добавлено 30.08.2015 15:56
Стабилитроны проверил током 10 мА, один 4,82V, другой 6,2V.
Делитель оптрона


Nobody

Nobody cares
Сообщения: 2899

ILYA_Zzz писал: решил добавить резистор подтяжки 2МОм на 4 вывод EN ... и БП запустился. Это нормально?
Ни черта это не нормально. Функция резистора - контроль входного напряжения. При его отсутствии микросхема обязана работать.
Если Вы утверждаете, что все элементы в обвязке исправны и микросхема новая, значит происходит что-то сверхъестественное. Надо помолиться. улыбка

fmurom

Участник
Сообщения: 6157

Nobody, а микру освятили пред установкой ?

Владимир Анатольевич

Участник
Сообщения: 1350

А выходной конденсатор/конденсаторы менялся?

ILYA_Zzz

Участник
Сообщения: 132

Nobody, я атеист)) Так что если не работает, значит чего-то не знаю, не понимаю. И всё таки, если внутри микросхемы на EN не подаётся напряжение для работы фототранзистора, то почему он заводится при внешних 2 МОм? Думаю это не контроль входного, а просто нагрузка в цепь коллектора для работы фототранзистора.
Мне не понятно, в каких случаях он должен быть, а в каких - нет, если в даташите указано "опционально"? В моём случае его явно не было.
Владимир Анатольевич, выходные конденсаторы не трогались. Они в хорошем состоянии, если верить ESR-метру.

Владимир Анатольевич

Участник
Сообщения: 1350

А проверить заменой на заведомо исправные?
А если подпаять для начала в параллель к стоящим?

master-X79

Участник
Сообщения: 4621

ILYA_Zzz, блин... меняй транс, хватит микры палить! Какой питатель то, от чего?

Nobody

Nobody cares
Сообщения: 2899

Цитата: Мне не понятно, в каких случаях он должен быть, а в каких - нет
Вот вам, атеистам, молитва:
ENABLE/UNDER-VOLTAGE (EN/UV) Pin:
This pin has dual functions: enable input and line under-voltage sense. During normal operation, switching of the power MOSFET is controlled by this pin. MOSFET switching is terminated when a current greater than 240 µA is drawn from this pin. This pin also senses line under-voltage conditions through an external resistor connected to the DC line voltage. If there is no external resistor connected to this pin, TinySwitch-II detects its absence and disables the line under-voltage function.
Читать пять раз перед сном.

ILYA_Zzz

Участник
Сообщения: 132

Владимир Анатольевич, кого, стабилитроны? Так я же написал, что они исправные. Или они какими-то другими свойствами должны обладать? =) На выходе негде взяться такому напряжению чтобы их повредить. Родная оптопара была исправна. Стабилитроны палить было некому.
master-X79, От усилителя антенного CXE-100. Транс мне взять негде. Разве что генератор на него вешать... Но с резисторами подтяжки он работает исправно, до тока 0.4 ампера => транс не при чём, имхо.
Добавлено 30.08.2015 19:01
Nobody, к сожалению, не все люди знают английский. И даже с переводчиком я не понял о чём речь. Был бы умнее, может не задавал глупых вопросов и не обращался сюда за помощью улыбка

Владимир Анатольевич

Участник
Сообщения: 1350

конденсаторы электролитические во вторичной цепи.
Добавлено 30-08-2015 18:03
ILYA_Zzz, я тебе переведу. Потом, если захочешь.
Ты для начала с емкостями во вторичке поиграйся.

uam

Участник
Сообщения: 1629

Откинь 1 ножку от схемы и соедини со 2 ногой через кондер 0,1 мкф. Как в даташите.
У меня в таком включении крышу не сносит - срабатывает внутренняя защита.

8980

Забанен
Забанен
Сообщения: 5 ILYA_Zzz, осцилограму на первичке транса покажи пожалуйста

KVM

Участник
Сообщения: 832

микросхема скорее всего с чего-то перекрашена, точно такая же проблема была с разрывом микросхемы, пока не нашёл с донора а поменял почни всё в БП, даже транс подкидывал .

бредпит

Забанен
Забанен
Сообщения: 79 может паяешь какой фигнёй или электролит вытек или сопротивление межобмоточное проверить надо на МОмах. Когда детали рвались с платы чёрно-блестящее смыл? Тоже мерить текстолит надо. Чудеса одним словом.

slowolitus

Участник
Сообщения: 557

ILYA_Zzz, PN была, но разницы тут нет. Было так - включаешь, нет генерации, пару раз позамыкаешь оптрон на стороне транзистора - микросхема запускается и все ок. Через некоторое время и замыкания не помогли, разорвало микру и пожгло все что было на плате запитано от нее. Плюс еще сгорел резистор стоящий последовательно с оптроном и стабилитроном.
Я тогда менял все - мост, фильтр, маленький кондерчик 100нф на 1 выв., оптрон, стабилитрон, резисторы, проверял транс на кз генероттором.
Совет - все включения обязательно проводить с отключением всех! нагрузок что подключены к преобразователю. Вплоть до обрезания дорожек. Если нет кз в трансе и в нагрузке / выпрямителе то это 100% гребаные китайцы прогнали брак.
В моем случае я сильно наехал на продавца и он мне выслал другую... с какой партии не знаю но она запустилась без проблем и изменений штатной схемы
Добавлено 31-08-2015 00:46
"PC817 сгорит т.к. забыли нарисовать ещё один R в делителе"
не сгорит, обратная связь не допустит превышения тока выше около 10ма. Но это в нормальном режиме, а в нештатном может и сгореть, поэтому резистор на 50-100 ом там совсем не помешает

chignon

Предупреждений: 1
Предупреждений: 1
Сообщения: 5504 Владимир Анатольевич писал: ILYA_Zzz, я тебе переведу. Потом, если захочешь.
Как же ты переведешь, если в ДШ читаешь только первую фразу с абзаца.
"Эта ножка имеет двойное назначение"- ну что, поможет это?

Nobody

Nobody cares
Сообщения: 2899

Цитата: ...микросхема скорее всего с чего-то перекрашена
+1
Вызванивал у новой TNY268 земляные ноги. Нет соединения внутри, вернул продавцу. А кто-то не сделал этого и впаял улыбка

master-X79

Участник
Сообщения: 4621

Nobody писал: Вызванивал у новой TNY268 земляные ноги. Нет соединения внутри, вернул продавцу. А кто-то не сделал этого и впаял улыбка
Были такие... Я впаял улыбка И... ничего не произошло ))))
Но тут имхо не в микре дело...

goga_tv

Участник
Сообщения: 616

master-X79 писал: Но тут имхо не в микре дело...
А , возможно, и в микре... Я однажды тоже с перемаркером наахался. Хорошо, что было где взять заведомо рабочую. С нашими продаванами голову можно сломать.

Captain

monitor.net.ru
monitor.net.ru
Сообщения: 9872 ILYA_Zzz, а где данное решение используется? А то есть блоки питания в Шарпах и Филах, там тюни горели и утаскивали за собой трансы. Токая проволока сгорает не хуже преда. Часто межвитковая возникала.

Владимир Анатольевич

Участник
Сообщения: 1350

chignon,
Nobody писал: If there is no external resistor connected to this pin, TinySwitch-II detects its absence and disables the line under-voltage function.
Nobody писал: MOSFET switching is terminated when a current greater than 240 µA is drawn from this pin.
Nobody писал: Читать пять раз перед сном.
Читать двадцать пять раз каждые пол-часа.
