Главная » Как правильно своими руками Сушилка для рыбы своими руками: обзор конструкций

Лето – благодатная пора для сбора ягод, грибов, рыбной ловли и других приятных занятий. Часто перед удачливым рыболовом возникает проблема сохранения добытого улова на длительный срок. В настоящее время существует несколько наиболее применяемых способов. Среди них можно особо выделить сушку рыбы. При качественном выполнении этой операции улов может быть сохранен на год и более. Для обеспечения высокого качества процесса предлагаем вам изготовить сушилку для рыбы, используя минимум материала и инструментов.

Перед началом работ считаем необходимым указать на некоторые особенности подобного приспособления. Обязательным элементом современной сушилки является сетчатое обрамление корпуса. Его задача препятствовать проникновению внутрь мух, которые стремятся отложить на свежий продукт будущее потомство. Кроме этого для закрепления рыбы используются прочные шнуры, способные выдержать вес обрабатываемого улова. Расположенные на дне сушилки поддоны обеспечат сбор выделяющегося из рыбы рассола и влаги, активно выделяющихся в первые несколько дней.

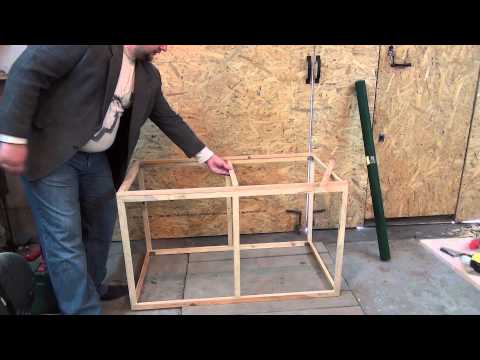

Сборка ящика для сушки рыбы

Процесс изготовления приспособления начнем с монтажа корпуса. Чтобы своими руками изготовить сушилку для рыбы подойдут различные материалы. В описываемой нами конструкции корпус выполним из деревянных брусков сечением 30 30 миллиметров. Древесина для деталей может быть выбрана как лиственных, так и хвойных пород. Ориентируясь на желаемые габариты приспособления, напилите необходимое количество деталей в соответствии с представленным фото, используя столярную ножовку, электрическую дисковую пилу или электролобзик.

После пиления во избежание травмирования при эксплуатации сушилки бруски необходимо прострогать до гладкости с помощью ручного или электрического рубанка. Сборку корпуса рекомендуем выполнить с помощью саморезов, заворачивая их отверткой или шуруповертом. Легкость сборки позволяет быстро собрать сушилку при многодневной поездке на рыбалку в отдаленные районы нашей страны. При высоких летних температурах воздуха сушка может стать единственным способом сохранения улова.

Дополнительную прочность конструкции сушилке помогут обеспечить дополнительно устанавливаемые поперечные бруски. Для достижения максимального качества сборки рекомендуем угловые соединения усилить установкой дополнительных металлических деталей. Стальные уголки так же присоединяйте саморезами.

Для удобства использования, добавления порций свежей рыбы и съема готовой продукции удобно дополнить сушилку открывающейся дверцей. Она изготавливается в виде рамы с поперечным бруском и дополнительно укрепляется оконными уголками. Для навешивания дверцы можно использовать различного вида навески или рояльные петли, закрепив их к корпусу и дверце небольшими шурупами.

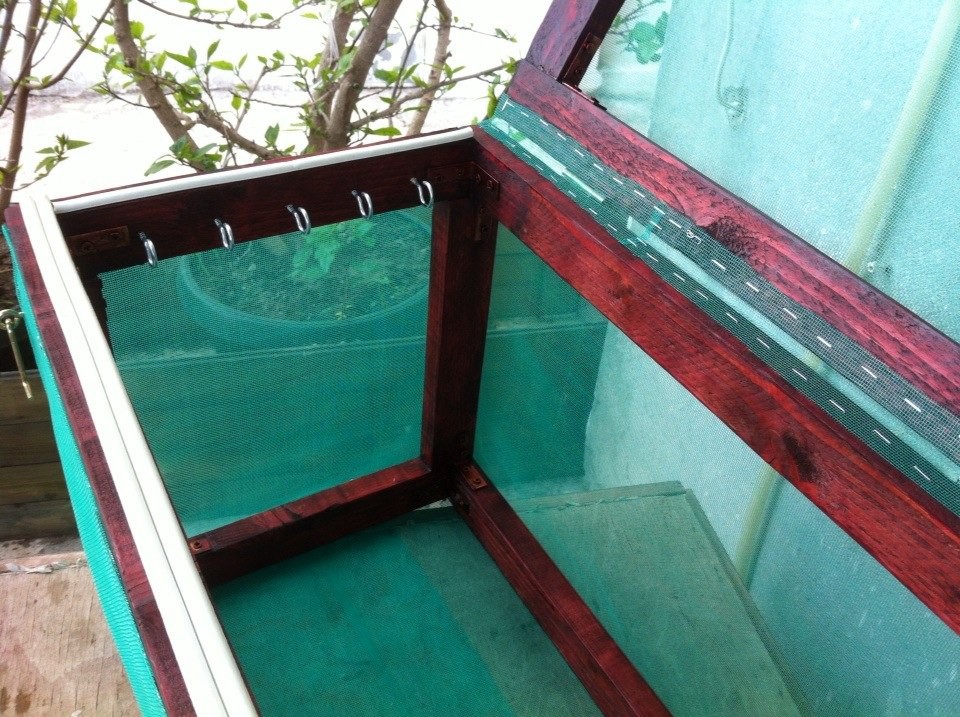

Следующий этап работ по монтажу сушилки для рыбы, изготавливаемой своими руками – установка внутренних тросиков для навешивания рыбы. Это удобно сделать, используя рым-винты, представляющие собой стальное кольцо, присоединенное к стержню с винтовой нарезкой. Для их установки можно использовать любую отвертку. Достаточно вставить инструмент в кольцо, слегка нажать при начале ввинчивания, а в дальнейшем поворачивая рым-винт вдоль своей оси ввернуть его на необходимую глубину. К кольцам крепежей привяжите любой прочный шнур.

Закончить монтаж приспособления стоит установкой дна в нижней его части, изготовленного из листов фанеры или оргалита. Стенки сушилки обтяните прочной нейлоновой сетью с минимальным размером ячеек. Для этого хорошо использовать встречающуюся в хозяйственных магазинах оконную сетку. Помните, что ее основная функция состоит в предотвращении проникновения внутрь мух. Крепление дна и сетки удобно выполнять с помощью строительного степлера. Во избежание прорыва сетчатого материала сушилки, при креплении сложите его края в несколько раз или уложите сверху прочную пластиковую ленту.

Для удобства транспортировки, например во время уборки помещения, закрепите с внешней стороны торцовых стенок две мебельных или дверных ручки, а на дно установите пластиковые или алюминиевые поддоны.

Самодельная сушилка для рыбы из пластикового ящика

Кроме описанного, можно встретить и другие варианты сушилок. Рассмотрим особенности некоторых из них.

Первый вид приспособления отличается бюджетностью и простотой. В его основе пластиковый ящик для стеклянной тары с установленными поперечными брусочками для навешивания рыбы. Защиту от насекомых обеспечивают два съемных сетчатых чехла.

Подвесная сушилка для рыбы

Следующий вид сушилки практически лишен корпуса. Он представлен большим сетчатым мешком, внутри которого закреплены такие же сетчатые полки, имеющие стальной проволочный каркас. При этом способе рыба не висит, как при всех остальных, а располагается лежа.

Основа очередной конструкции сушилки изготовлена из крупноячеистой стальной строительной сетки, дополнительно обтянутой тканевой марлей. Явным недостатком этого вида является недолговечность натуральной сетки, что потребует дополнительных расходов после ее износа.

Сушилка из металлопрофиля

Последний из описываемых нами сегодня вариантов организации сушилки имеет самый длительный срок эксплуатации. Это обеспечивается за счет применения в основе конструкции деталей из алюминиевых сплавов. Обеспечение герметичности между корпусом и крышкой верхняя кромка стенок дополнительно проклеена резиновым уплотнителем.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение :)

17.04. в 6:22 дп

Здравствуйте! Очень прошу вас написать размеры деталей первого варианта деревянной сушилки для рыбы.Очень Вам буду благодарен!

17.04. в 2:25 пп

Здравствуйте. Для изготовления корпуса сушилки был взят брусок 40 40 мм. Внешние размеры — 900x650x350 мм. Брусок для дверцы 40 19 мм. — соответствующих размеров.

Сушилка для рыбы, сборка из подручных материалов

Видео о засолке леща

Для улучшения вкуса будущего продукта лучше использовать не только соль, присыпая ею в объемистой емкости ряды хвостатых, но и добавить несколько горстей черного перца горошком и размолоть десяток листочков лаврушки.

Некоторые гурманы смешивают соль с сахаром в соотношении 3/1. В случае засолки улова непосредственно на месте рыбалки, особенно в жаркое время года, во избежание порчи рекомендуют рыбу потрошить. В этом случае количество соли можно слегка уменьшить.

Во-вторых, в процессе вяления рыба очень привлекает мух, стремящихся отсадить в каждую тушку свои яйца. Естественно, такая «приправа» не многим по вкусу, поэтому необходимо принять меры для предотвращения свободного доступа насекомых. Рассмотрим несколько вариантов бытовых сушилок для рыбы, сделанных своими руками из самых разных подручных материалов.

Сушилка для рыбы из деревянных брусков

Она представляет собой прямоугольный ящик из дерева, в котором изготовлена система подвешивания рыбы. В качестве строительного материала возьмите несколько реек из древесины сечением 20х40 мм, напилите из них достаточное количество деталей.

Полученные бруски соедините по углам с помощью гвоздей или саморезов, стараясь не допускать раскалывания торцов.

сушилки из дерева

Размер ячейки должен быть минимальным и не превышать 1-1,5 мм. Крепление сетки к каркасу можно выполнить с помощью небольших гвоздиков, но гораздо удобнее использовать для этих целей мебельный степлер.

Для экономии ячеистого материала одну из стенок сушильной камеры можно зашить листом тонкой фанеры или ДВП.

Подвешивание рыбы при сушке можно осуществлять на проволочные струны или капроновые шнуры, натянутые между брусками крышки сушилки. Непосредственно крепление улова удобно выполнять на крючки, изготовленные из нержавеющих канцелярских скрепок.

Самодельная разборная сушилка из пластиковых панелей и уголков

Этот вариант подойдет любителям пластика. Вам понадобятся следующие материалы:

  • 2 обрезка сэндвич-панелей 250х400;
  • уголок для соединения панелей;
  • профиль кромочный;
  • рамки с сеткой по принципу съемных противомоскитных сеток для пластиковых окон.

Преимуществом этой модели является мобильность, легкая сборка, низкая масса, а так же малый объем, который она занимает при хранении в разобранном виде. Для сборки достаточно вставить рамки в соединительные уголки без использования клеевых составов. У нас получится боковое ограждение сушилки.

Затем на нижние кромки рамок установим такие же уголки и положим на них дно – кусок панели.

Следующий этап – из кусков пластикового уголкового профиля изготовим систему крепления для удержания рыбы. Для этого с внутренней стороны вертикально установите в углах корпуса уголки и уложите на них в распор еще четыре.

На подготовленный подвес укладываем просоленную рыбу, нанизанную на деревянные шпажки или куски стальной проволоки.

Дно сушилки лучше застелить бумажными полотенцами для сбора стекающего рассола. Верх конструкции закрываем крышкой, собираемой из второго куска панели и четырех кусков кромочного профиля. Верхняя крышка может быть неразборной, скрепленной с использованием клея или степлера.

Сушилка для рыбы из пластиковых ящиков

Достаточно прост в изготовлении вариант сушилки, изготовленной на основе двух ящиков для фруктов. В приспособлении тара располагается одна над другой в перевернутом виде. У верхнего ящика предварительно необходимо удалить ячеистую часть дна.

Это удобно сделать острым ножом или бокорезами. Ящики между собой можно соединить с помощью клея или саморезов.

Для обеспечения защиты от насекомых из москитной сетки сшейте два мешка, оснащенные в горловине резинкой. Нижний мешок стационарный, а верхний будет устанавливаться после загрузки очередной партии рыбы.

Для крепления улова при сушке можно использовать деревянные рейки сечением 15х20 мм, в которые с определенным шагом вбиты гвозди с удаленными шляпками. В зависимости от размера рыбы рейки можно устанавливать выше или ниже. При необходимости сушки щуки, судака в конструкцию можно добавить еще один промежуточный ящик с полностью удаленным дном. В рабочем состоянии сушка из тары будет выглядеть следующим образом.

Другие варианты сушилок

Мысль человеческая не имеет границ. Для решения вопросов сушки рыбы используются различные варианты сушилок из различных материалов. Стационарная на основе пластиковых оконных сеток может быть выполнена в другом варианте, отличном от описанной выше разборной.

Для сварщика более удобен вариант, изготовленный полностью на неразборном металлическом каркасе.

При этом, приспособление может эксплуатироваться как в подвешенном виде, так и устанавливаться на землю в тени садовых деревьев или навеса. Замечено, что сушку рыбы (вяление) лучше осуществлять в полузатененном месте, а не на открытом солнце. В этом случае продукт будет более нежным, мягким и жирным.

В местах, характеризующихся большими объемами добываемой рыбы целесообразно использовать стационарные сушилки большого объема, позволяющие загружать большие партии рыбы до нескольких десятков килограммов.

Как сделать сушилку для рыбы своими руками

Идея сделать сушилку пришла ко мне в голову сразу после того, как я закончил ремонт в доме. Осталось много разных неиспользованных материалов, которые можно было задействовать для этого дела. Да и, честно говоря, надоело вялить рыбу на верёвках и проволоках, обтянутых марлевой тканью. Во-первых, это крайне неудобно, во-вторых, такой примитивный способ сушки полностью не исключает её заражение мухами, что, согласитесь, никуда не годится.

Материалы

Итак, какой же должна быть идеальная сушилка? Обдумывая будущую конструкцию в голове, я стремился получить на выходе прочный, лёгкий и вместительный короб, в котором можно было бы вялить разную рыбу как крупную (балык), так и мелкую, к примеру, плотву. Поэтому в качестве материала для каркаса я выбрал профиль, применяемый для монтажа гипсокартона и алюминиевый уголок. Боковые стенки и дно сушилки решил закрыть плотной москитной сеткой из пластмассы.

Крышку сразу планировал делать также из сетки, но сосед подсказал (огромное ему спасибо), что муха может отложить яйца через верхние отверстия, даже не контактируя с рыбой. Чтобы избежать подобных неприятностей, я изготовил её из поликарбоната и декоративного металлического уголка, и она получилась на загляденье. Все узлы сушилки крепил заклёпками и маленькими болтиками с гайками и шайбами соответствующего размера (диаметр 5 мм). Вот, в принципе, и все материалы. Ах да, для более качественной фиксации сетки по углам конструкции понадобится ещё пластиковый уголок (2/2 см).

Инструменты

На изготовление сушильного короба своими руками ушло всего два дня, причём неполных. Работал я не спеша, получая удовольствие от процесса. Для воплощения этой задумки в реальность мне потребовались следующие инструменты:

  • аккумуляторная дрель;
  • болгарка;
  • заклёпочник;
  • плоскогубцы;
  • ключи гаечные;
  • ножницы;
  • канцелярский нож.
Размеры

Габариты моей сушилки: высота – 1,2 метра, длина – 1 метр, ширина – 70 сантиметров. Почему они именно такие? Эти цифры, естественно, взяты не с потолка. Определяясь с размерами короба, я думал о том, как сделать загрузку и выгрузку рыбы максимально удобной. При моём росте (180 см) такие параметры оказались оптимальными. Сушильная камера получилась вместительной, состоящей из трёх уровней, на каждом из которых имеются по три металлических прута для подвешивания рыбы. В ней можно за один раз завялить сотню карасей весом 0,3 кг или штук пятьсот плотвиц. Согласитесь, совсем неплохо.

Монтаж

Условно всю работу можно разделить на три этапа:

  • сборка каркаса;
  • обшивка короба сеткой;
  • изготовление крышки.

Первым делом я сделал заготовки из профиля. Для этого порезал его болгаркой следующим образом: четыре отрезка длиной в 1,2 метра (для угловых опор), шесть метровых и столько же семидесятисантиметровых поперечин. Затем на расстоянии 20 см от пола я поочерёдно скрепил заготовки между собой с помощью заклёпок. Чтобы детали лучше прилегали друг к другу, профиль в местах соединения нужно подгонять, делая небольшие надрезы боковых поверхностей. В итоге у меня получился прямоугольник, стоящий на ножках.

Таким же образом был собран верх и середина конструкции. Низ короба я дополнительно усилил алюминиевым уголком, который прикрутил изнутри. Благодаря этому сушилка приобрела дополнительную жёсткость. Важный нюанс: профиль следует крепить так, чтобы его внешние поверхности образовывали между собой идеальную плоскость. Впоследствии это существенно облегчит процесс монтирования сетки.

Собственно, для реализации второго этапа желательно иметь помощника. Мне в этом смысле повезло, жена согласилась помочь. Вдвоём работать с москитной сеткой было гораздо удобнее: она придерживала её там, где было нужно, а я крепил. Отрезать сетку для каждой стороны лучше с небольшим запасом, чтобы можно было немного завернуть её внутрь, тем самым улучшая перекрытие с соседним полотном. Главная задача в этом деле – закрыть все возможные щели, чтобы мухи не смогли добраться до рыбы.

Сушилка для рыбы, выполненная своими руками готова

Изготовить крышку тоже оказалось несложно. Вырезав канцелярским ножом кусок поликарбоната (толщина 0,6 мм) соответствующего размера, я прикрутил его к рамке из декоративного уголка маленькими болтиками. Получилось красиво и надёжно. Такую крышку легко снимать, надевать, а главное, она полностью исключает возможность заражения продукта сверху.

Заключение

Напоследок, уважаемые читатели, хочу обратить ваше внимание на несколько хитростей, которые помогут вам не только ускорить процесс вяления рыбы, но также улучшить её качество.

Во-первых. загружать её в сушилку желательно на ночь (в это время на дворе прохладно, к тому же нет надоедливых мух).

Во-вторых. первые сутки она обязательно должна обдуваться вентилятором, это существенно ускорит высыхание и устранит неприятный запах.

В-третьих. даже не пытайтесь в жару вялить крупную плотву, лещей или карасей в неразделанном виде. Летом внутренности этих рыб полны зелени, которая под воздействием высокой температуры начинает загнивать, что неизбежно приводит к их порче.

Сушильный короб следует ставить в таком месте, где он не будет подвержен действию осадков и прямых лучей солнца (в тени, под навесом, на сквозняке). Если вы воспользуетесь этими простыми рекомендациями, то, будьте уверены, на выходе получите по-настоящему качественный и полезный продукт, который по достоинству оценят ваши близкие люди.

ewgeni63 (Куценко Е.Н.) - Специально для SamodelkiFISH. Краснодар, Россия

Полезное видео - Сушилка для рыбы своими руками
